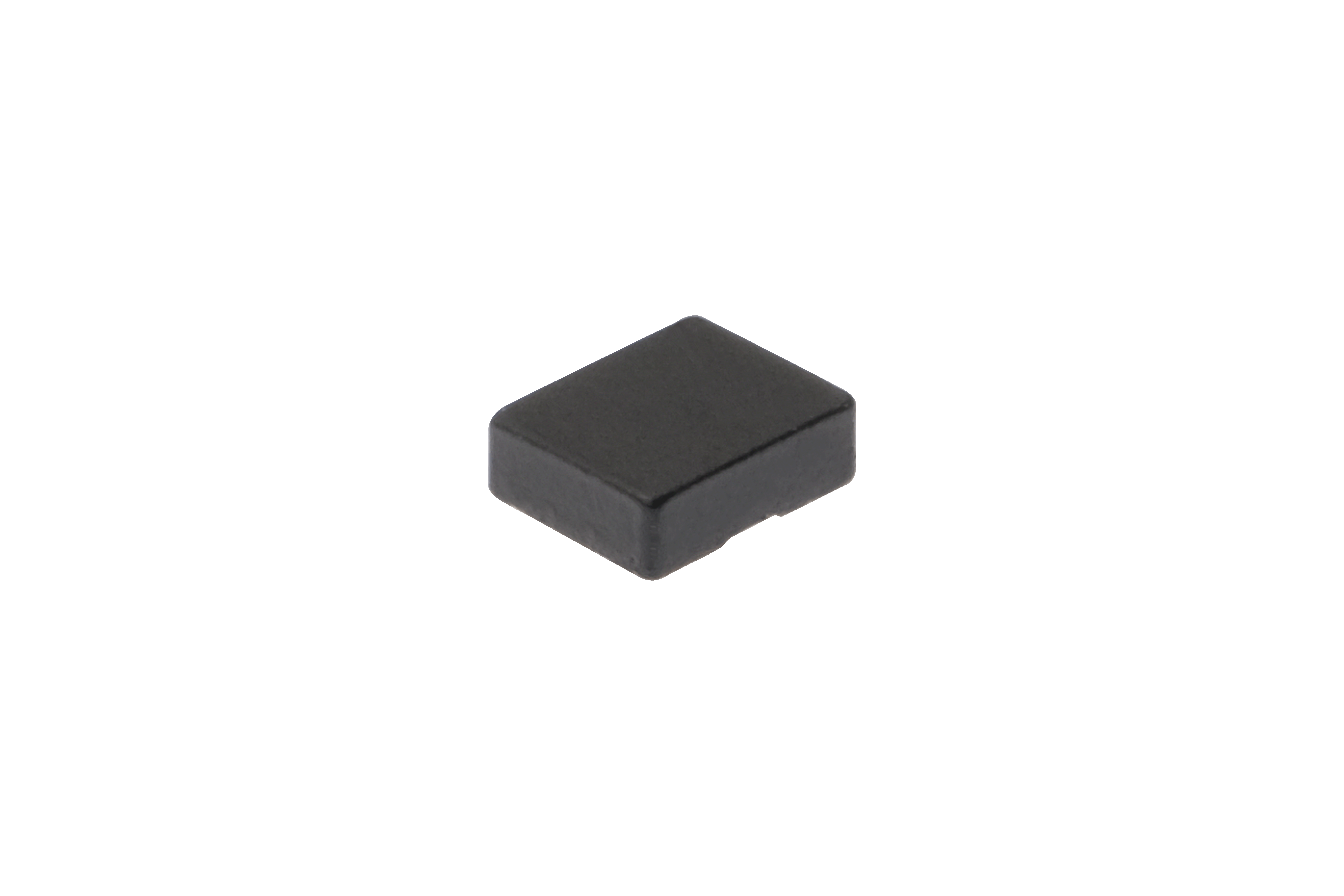

CKSTH252010
储能
磁屏蔽结构,闭合磁路,抗电磁干扰强,超低蜂鸣声,可高密度安装.
小体积,大电流,在高频和高温环境下保持优良的温升电流及饱和电流特性.
低损耗合金粉末压铸,低电阻.结构牢固,产品精准度高.
样品申请 在线客服
产品信息
产品用途
1.PAD/Notebook/Desktop/Server applications PAD,笔记本电脑,台式机,服务器,
2.DC/DC converter DC/DC转换器
产品参数
样品申请
系列
型号
PDF
电感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
电感/
阻抗公差
测试条件
DCR
(mΩ)
饱和电流
TYP(A)
温升电流
TYP(A)
用途
状态
工作温度
(℃)
长
(mm)
宽
(mm)
高
(mm)
封装
屏蔽
材质
产品3D图
申请
绕线一体成型电感
CKSTH252010-0.24uH/M
0.24
---
---
±20%
1MHz/1V
12
9
7.2
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-0.1uH/N
0.1
---
---
±30%
1MHz/1V
9
14
10
消费品
量产
-40~125
2.5
2
0.80
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-0.33uH/M
0.33
---
---
±20%
1MHz/1V
13
7.6
6.9
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-1uH/M
1
---
---
±20%
1MHz/1V
30
5.5
5.5
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-1.5uH/M
1.5
---
---
±20%
1MHz/1V
42
4.3
4
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-0.68uH/M
0.68
---
---
±20%
1MHz/1V
24
6.2
5.8
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-2.2uH/M
2.2
---
---
±20%
1MHz/1V
60
3.4
3.1
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-3.3uH/M
3.3
---
---
±20%
1MHz/1V
100
2.8
2.5
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-0.47uH/M
0.47
---
---
±20%
1MHz/1V
16
7.7
6.5
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-4.7uH/M
4.7
---
---
±20%
1MHz/1V
136
2.6
2.3
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-6.8uH/M
6.8
---
---
±20%
1MHz/1V
274
2.1
1.7
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
申请
绕线一体成型电感
CKSTH252010-10uH/M
10
---
---
±20%
1MHz/1V
450
1.6
1.45
消费品
量产
-40~125
2.5
2
1
SMD
Y
合金
注释
所有数据基于环境温度25℃条件下测试。
电感测试条件为1kHz,1V。
饱和电流：电感值下降其初始值的20%时所加载的实际直流电流值。
温升电流：使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=25℃)。
特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品 温度。
请务必在最终应用时，验证产品发热状况。
保存
产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。
如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。
产品储存期不建议超过 12 个月，在其他影响下，端子可能会退化，导致焊接性差。
请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。
手上的油脂会导致可焊性降低，应避免用手直接接触端子。
