产品信息
测试参数
阻抗曲线
插入损耗
回波损耗
L频率
TL RMS
饱和电流
Scc21参数
Ssd21参数
共模抑制
漏感频率
Q值曲线
产品用途
产品参数
样品申请
系列
型号
PDF
电感值
(μH)
电感/
阻抗公差
测试条件
DCR
(mΩ)MAX
DCR
(mΩ)TYP
饱和电流
TYP(A)
温升电流
TYP(A)
用途
状态
工作温度
(℃)

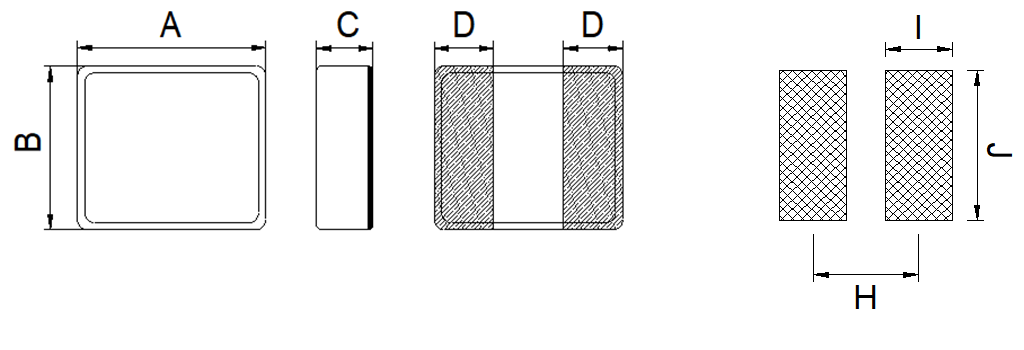

(mm)

(mm)

(mm)
封装
屏蔽
材质
小一体成型电感
CKSTH201608-0.33uH/M
0.33
±20
1MHz/1V
26
21
7.2
5.7
消费品
量产
-40~125
2.0
1.6
0.8
SMD
Y
合金
小一体成型电感
CKSTH201608-0.24uH/M
0.24
±20
1MHz/1V
20
16.5
7.2
5.7
消费品
量产
-40~125
2.0
1.6
0.8
SMD
Y
合金
小一体成型电感
CKSTH201608-0.47uH/M
0.47
±20
1MHz/1V
24
20
5.5
4.9
消费品
量产
-40~125
2.0
1.6
0.8
SMD
Y
合金
小一体成型电感
CKSTH201608-1uH/M
1
±20
1MHz/1V
52
41
4.3
4
消费品
量产
-40~125
2.0
1.6
0.8
SMD
Y
合金
小一体成型电感
CKSTH201608-2.2uH/M
2.2
±20
1MHz/1V
100
84
2.9
2.4
消费品
量产
-40~125
2.0
1.6
0.8
SMD
Y
合金
小一体成型电感
CKSTH201608-1.5uH/M
1.5
±20
1MHz/1V
100
82
3.3
2.4
消费品
量产
-40~125
2.0
1.6
0.8
SMD
Y
合金
小一体成型电感
CKSTH201608-4.7uH/M
4.7
±20
1MHz/1V
286
238
1.6
1.7
消费品
量产
-40~125
2.0
1.6
0.8
SMD
Y
合金
注释
Remark: 1. All test data is reference to temperature 20±5℃, humidity 60%~80%RH ambient. 所有测试数据均参照20±5℃,60%~80%RH环境。
              2. * Isat: DC current (A) that will cause L to drop approximately 30%. 饱和电流:导致L下降约30%的直流电流(A)。
              3. * Irms: DC current (A) that will cause an approximate△T of 40℃. 温升电流:导致温度变化大约40℃的直流电流(A)。
