CKSTC0603P
储能
磁屏蔽结构,闭合磁路,抗电磁干扰强,超低蜂鸣声,可高密度安装.
小体积,大电流,在高频和高温环境下保持优良的温升电流及饱和电流特性.
低损耗合金粉末压铸,低电阻.结构牢固,产品精准度高.
产品信息
产品用途
PAD,笔记本电脑,台式机,服务器,音箱,网通,安防,手机,智能家居,储能设备等

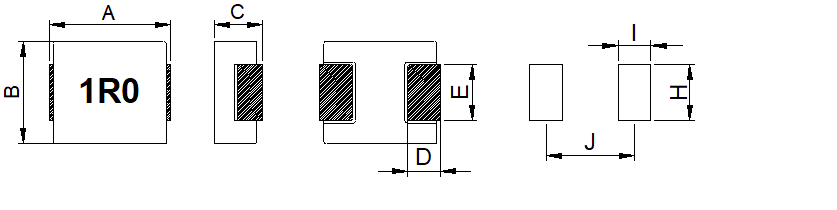

产品参数
样品申请
系列
型号
PDF
电感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
电感/
阻抗公差
测试条件
DCR
(mΩ)
饱和电流
TYP(A)
温升电流
TYP(A)
用途
状态
工作温度
(℃)

(mm)

(mm)

(mm)
封装
屏蔽
材质
产品3D图
一体成型电感
CKSTC0603P-0.33uH/M
0.33
---
---
±20%
100KHz/1V
3.9
32
20
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-1.5uH/M
1.5
---
---
±20%
100KHz/1V
15
18
9
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-6.8uH/M
6.8
---
---
±20%
100KHz/1V
60
8
4.5
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-22uH/M
22
---
---
±20%
100KHz/1V
189
4.5
2.3
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-0.47uH/M
0.47
---
---
±20%
100KHz/1V
4.2
26
17.5
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-0.82uH/M
0.82
---
---
±20%
100KHz/1V
8
24
13
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-15uH/M
15
---
---
±20%
100KHz/1V
120
5
2.8
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-0.68uH/M
0.68
---
---
±20%
100KHz/1V
5.9
25
15.5
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-1uH/M
1
---
---
±20%
100KHz/1V
10
22
11
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-3.3uH/M
3.3
---
---
±20%
100KHz/1V
30
13.5
6
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-4.7uH/M
4.7
---
---
±20%
100KHz/1V
38
10
5.5
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-10uH/M
10
---
---
±20%
100KHz/1V
85
7
3.5
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
一体成型电感
CKSTC0603P-2.2uH/M
2.2
---
---
±20%
100KHz/1V
20
14
8
消费品
量产
-40~125
7.1
6.6
3
SMD
Y
羰基
注释
所有数据基于环境温度25℃条件下测试。
电感测试条件为100kHz, 1.0V。
饱和电流:电感值下降其初始值的30%时所加载的实际直流电流值。
温升电流:使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=393℃)。
特别提醒:线路设计,组件布局,印刷线路板(PCB)尺寸及厚度,散热系统等均会影响产品温度。
请务必在最终应用时,验证产品发热状况。
保存
产品在包装中的保存条件:温度 5~40°C,相对湿度小于等于 70%。
如果取出使用,剩余的产品请用胶袋密封按照以上条件保存,避免端子(电极)氧化,影响焊接状态。
产品储存期不建议超过 12 个月,在其他影响下,端子可能会退化,导致焊接性差。
请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
请小心轻放,避免由于产品的跌落或取用不当而引致的损坏。
手上的油脂会导致可焊性降低,应避免用手直接接触端子。
