CKL0204
储能
感量范围宽，尺寸小，重量轻
高Q和SRF值，卷装适用于自动插件，使用寿命长
样品申请 在线客服 系列规格书
产品信息
测试参数
阻抗曲线
插入损耗
回波损耗
L频率
TL RMS
饱和电流
Scc21参数
Ssd21参数
共模抑制
漏感频率
Q值曲线
产品用途
用于TV、音响，收音机，电话机。
用其他各种电子产品上。
产品参数
样品申请
系列
型号
PDF
电感值
(μH)
共模阻抗
(Ω)
阻抗
(Ω)
电感/
阻抗公差
测试条件
DCR
(mΩ)
饱和电流
TYP(A)
温升电流
TYP(A)
用途
状态
工作温度
(℃)

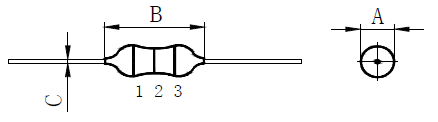

长
(mm)
宽
(mm)
高
(mm)
封装
屏蔽
材质
产品3D图
申请

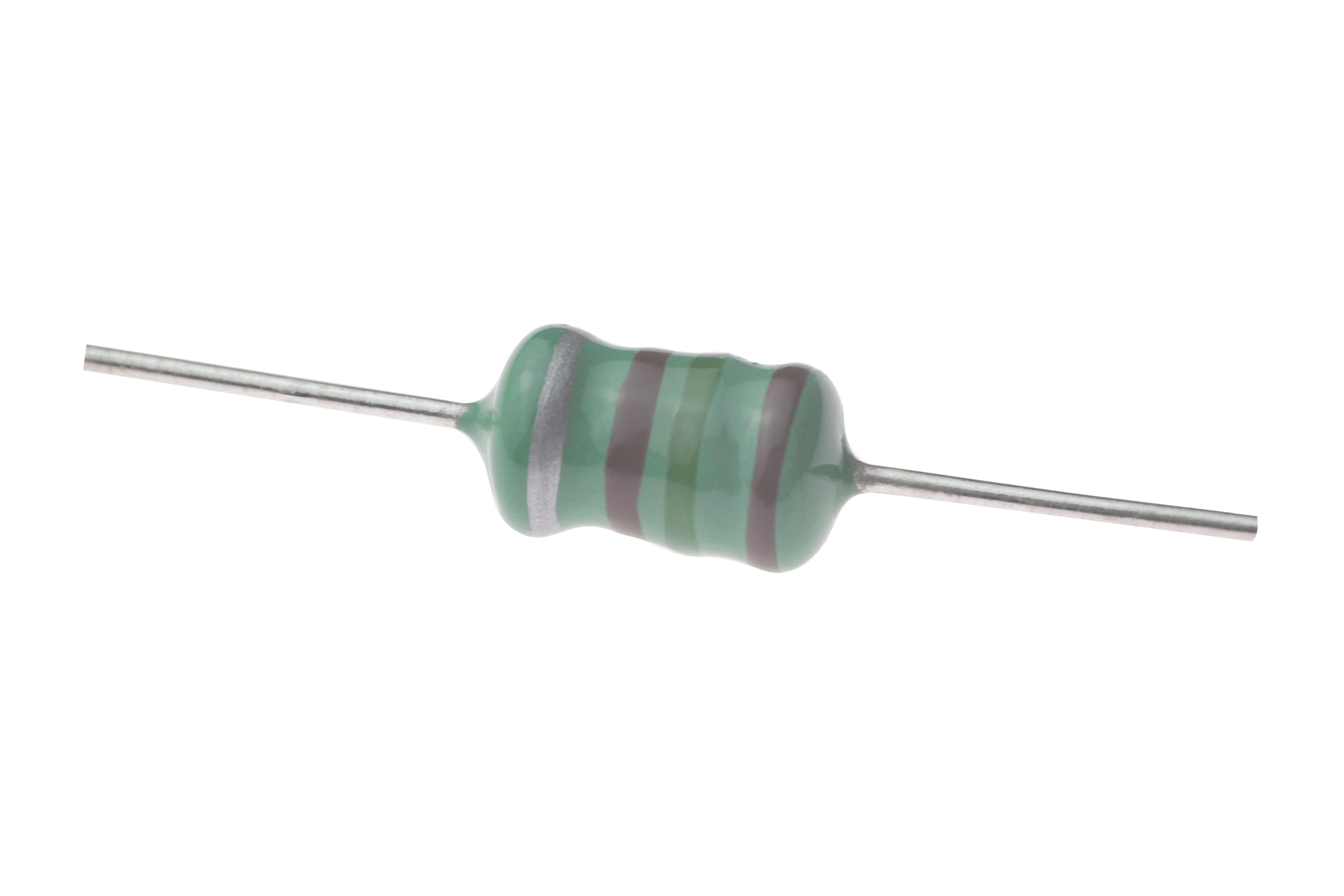

色环电感
CKL0204-1.2uH/K
1.2
-
-
±10
7.96MHz
900
260
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-5.6uH/K
5.6
-
-
±10
7.96MHz
1900
180
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-0.68uH
0.68
-
-
±10/±20
25.2MHz
670
310
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-33uH/K
33
-
-
±10
2.52MHz
4700
76
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-3.3uH/K
3.3
-
-
±10
7.96MHz
1400
210
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-0.33uH/M
0.33
-
-
±20
25.2MHz
480
370
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-4.7uH/K
4.7
-
-
±10
7.96MHz
1700
190
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-3.9uH/K
3.9
-
-
±10
7.96MHz
1500
200
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-39uH/K
39
-
-
±10
2.52MHz
5200
74
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-12uH/K
12
-
-
±10
2.52MHz
2500
150
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-18uH/K
18
-
-
±10
2.52MHz
3100
140
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-82uH/K
82
-
-
±10
2.52MHz
9500
46
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-22uH/K
22
-
-
±10
2.52MHz
3400
130
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-27uH/K
27
-
-
±10
2.52MHz
4300
80
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-100uH/K
100
-
-
±10
2.52MHz
12000
44
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-47uH/K
47
-
-
±10
2.52MHz
5800
70
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-150uH/K
150
-
-
±10
0.796MHz
16000
39
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-330uH/K
330
-
-
±10
0.796MHz
20000
25
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-180uH/K
180
-
-
±10
0.796MHz
18000
37
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-10uH/K
10
-
-
±10
7.96MHz
2500
160
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-2.7uH/K
2.7
-
-
±10
7.96MHz
1300
220
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-0.56uH
0.56
-
-
±10/±20
25.2MHz
610
320
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-2.2uH/K
2.2
-
-
±10
7.96MHz
1200
230
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-8.2uH/K
8.2
-
-
±10
7.96MHz
2200
165
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-1.0uH/K
1
-
-
±10
25.2MHz
800
270
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-120uH/K
120
-
-
±10
0.796MHz
13000
42
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-56uH/K
56
-
-
±10
2.52MHz
6400
68
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-68uH/K
68
-
-
±10
2.52MHz
7200
64
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-0.82uH
0.82
-
-
±10/±20
25.2MHz
740
290
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-0.39uH/M
0.39
-
-
±20
25.2MHz
510
350
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-1.8uH/K
1.8
-
-
±10
7.96MHz
1100
240
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-1.5uH/K
1.5
-
-
±10
7.96MHz
1000
250
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-0.22uH/M
0.22
-
-
±20
25.2MHz
400
400
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-0.27uH/M
0.27
-
-
±20
25.2MHz
430
380
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-15uH/K
15
-
-
±10
2.52MHz
2800
145
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-270uH/K
270
-
-
±10
0.796MHz
20000
25
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-220uH/K
220
-
-
±10
0.796MHz
20000
35
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-0.47uH
0.47
-
-
±10/±20
25.2MHz
560
330
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
申请
色环电感
CKL0204-6.8uH/K
6.8
-
-
±10
7.96MHz
2000
175
---
消费品
量产
-25~85
4.8
2.8
2.8
DIP
Y
铁镍合金
注释
所有数据基于环境温度25℃条件下测试。
电感测试条件为100kHz, 1.0V。
饱和电流：电感值下降其初始值的30%时所加载的实际直流电流值。
温升电流：使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=393℃)。
特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品温度。
请务必在最终应用时，验证产品发热状况。
保存
产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。
如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。
产品储存期不建议超过 12 个月，在其他影响下，端子可能会退化，导致焊接性差。
请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。
手上的油脂会导致可焊性降低，应避免用手直接接触端子。
