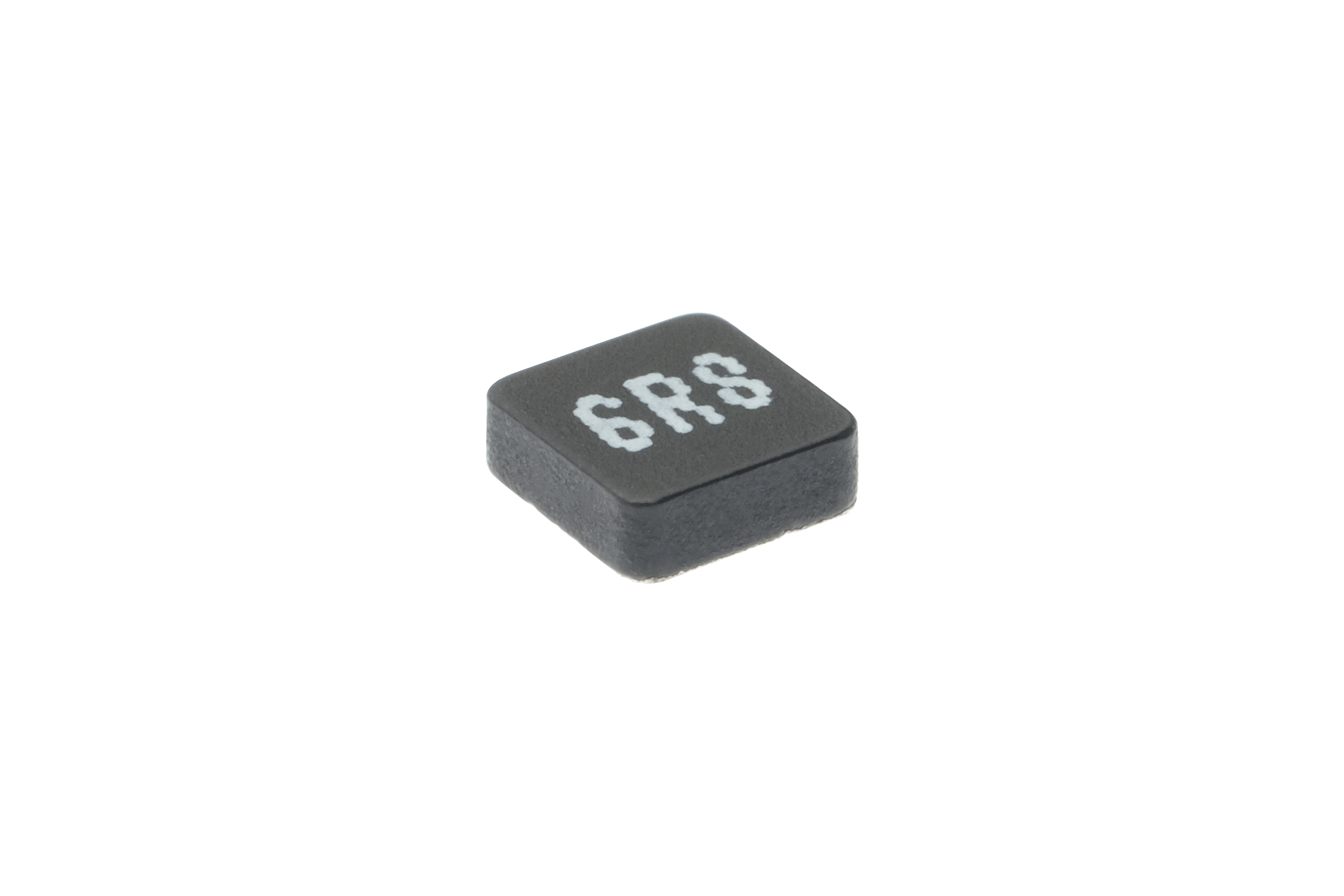

CKSTTH0602
储能
磁屏蔽结构,闭合磁路,抗电磁干扰强,超低蜂鸣声,可高密度安装.
小体积,大电流,在高频和高温环境下保持优良的温升电流及饱和电流特性.
低损耗合金粉末压铸,低电阻.结构牢固,产品精准度高.
样品申请 在线客服 系列规格书
产品信息
测试参数
阻抗曲线
插入损耗
回波损耗
L频率
TL RMS
饱和电流
Scc21参数
Ssd21参数
共模抑制
漏感频率
Q值曲线
产品用途
1.PAD/Notebook/Desktop/Server applications PAD,笔记本电脑,台式机,服务器,
2.DC/DC converter DC/DC转换器
产品参数
样品申请
系列
型号
PDF
电感值
(μH)
电感/
阻抗公差
测试条件
DCR
(mΩ)MAX
DCR
(mΩ)TYP
饱和电流
TYP(A)
温升电流
TYP(A)
用途
状态
工作温度
(℃)

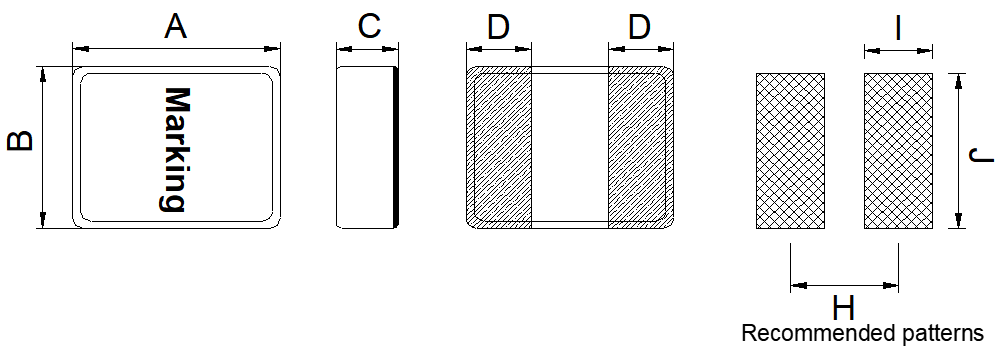

长
(mm)
宽
(mm)
高
(mm)
申请
组装一体成型电感
CKSTTH0602H-0.15uH/M-D21
0.15
±20
1MHz/1V
0.8±7％
0.8±7％
52.00
/
---
---
---
6.4
6.6
2
申请
组装一体成型电感
CKSTTH0602H-0.12uH/M
0.12
±20
1MHz/1V
1.40
1.20
78.00
38.00
---
---
---
6.4
6.6
2
申请
组装一体成型电感
CKSTTH0602-0.12uH/M
0.12
±20
1MHz/1V
1.30
1.00
56.00
39.00
---
---
---
6.4
6.6
2
申请
组装一体成型电感
CKSTTH0602-2.2uH/M
2.2
±20
1MHz/1V
18.00
15.00
10.7
10.00
---
---
---
6.4
6.6
2
申请
组装一体成型电感
CKSTTH0602-0.15uH/M
0.15
±20
1MHz/1V
1.40
1.10
48.00
38.00
消费品
量产
-40~125
6.4
6.6
2.0
申请
组装一体成型电感
CKSTTH0602-1.5uH/M
1.5
±20
1MHz/1V
15.60
13.00
13.00
11.00
消费品
量产
-40~125
6.4
6.6
2.0
申请
组装一体成型电感
CKSTTH0602-1uH/M
1.0
±20
1MHz/1V
12.60
10.50
16.00
12.00
消费品
量产
-40~125
6.4
6.6
2.0
注释
所有数据基于环境温度25℃条件下测试。
电感测试条件为1kHz,1V。
饱和电流：电感值下降其初始值的20%时所加载的实际直流电流值。
温升电流：使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=25℃)。
特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品 温度。
请务必在最终应用时，验证产品发热状况。
保存
产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。
如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。
产品储存期不建议超过 12 个月，在其他影响下，端子可能会退化，导致焊接性差。
请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。
手上的油脂会导致可焊性降低，应避免用手直接接触端子。
