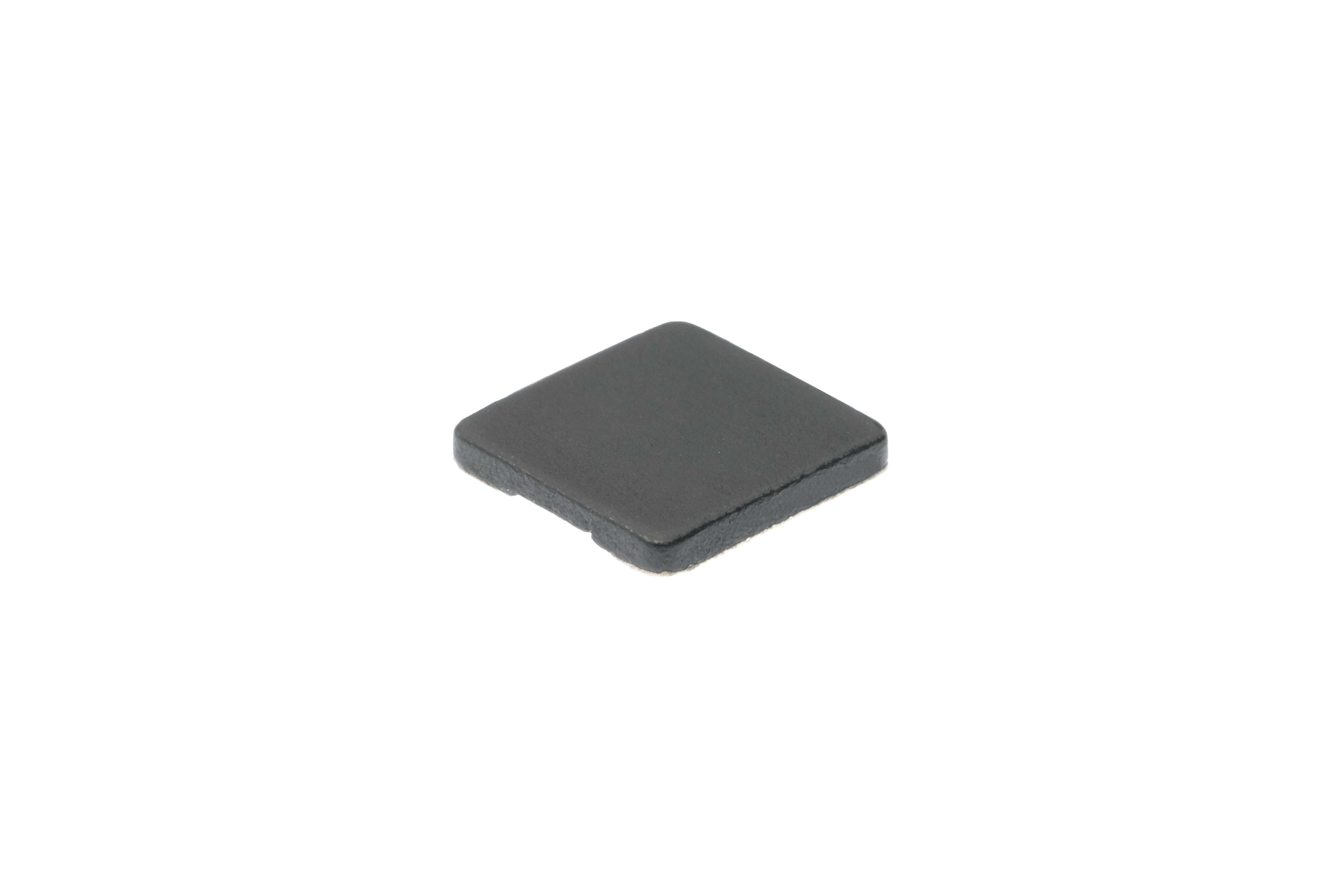

CKSTTH0410
储能
磁屏蔽结构,闭合磁路,抗电磁干扰强,超低蜂鸣声,可高密度安装.
小体积,大电流,在高频和高温环境下保持优良的温升电流及饱和电流特性.
低损耗合金粉末压铸,低电阻.结构牢固,产品精准度高.
样品申请 在线客服 系列规格书
产品信息
测试参数
阻抗曲线
插入损耗
回波损耗
L频率
TL RMS
饱和电流
Scc21参数
Ssd21参数
共模抑制
漏感频率
Q值曲线
产品用途
1.PAD/Notebook/Desktop/Server applications PAD,笔记本电脑,台式机,服务器,
2.DC/DC converter DC/DC转换器
产品参数
样品申请
系列
型号
PDF
电感值
(μH)
电感/
阻抗公差
测试条件
DCR
(mΩ)MAX
DCR
(mΩ)TYP
饱和电流
TYP(A)
温升电流
TYP(A)
用途
状态
工作温度
(℃)
长
(mm)
宽
(mm)
高
(mm)
申请
组装一体成型电感
CKSTTH0410-0.1uH/N
0.1
±30
1MHz/1V
5.00
4.20
30.00
15.00
---
---
---
4
4
1
申请
组装一体成型电感
CKSTTH0410-0.68uH/M
0.68
±20
1MHz/1V
27.00
23.00
7.00
6.40
---
---
---
4
4
1
申请
组装一体成型电感
CKSTTH0410-1uH/M
1.0
±20
1MHz/1V
38.00
33.00
6.50
3.70
---
---
---
4
4
1
申请
组装一体成型电感
CKSTTH0410-1.5uH/M
1.5
±20
1MHz/1V
43.00
36.00
5.60
4.00
---
---
---
4
4
1
申请
组装一体成型电感
CKSTTH0410-2.2uH/M
2.2
±20
1MHz/1V
67.00
58.00
5.30
3.60
---
---
---
4
4
1
申请
组装一体成型电感
CKSTTH0410-6.8uH/M
6.8
±20
1MHz/1V
180.00
155.00
3.00
2.30
---
---
---
4
4
1
申请
组装一体成型电感
CKSTTH0410-0.47uH/M
0.47
±20
1MHz/1V
20.00
17.00
8.50
7.50
消费品
量产
-40~125
4.0
4.0
1.0
申请
组装一体成型电感
CKSTTH0410-3.3uH/M
3.3
±20
1MHz/1V
84.00
70.00
4.50
3.50
消费品
量产
-40~125
4.0
4.0
1.0
申请
组装一体成型电感
CKSTTH0410-4.7uH/M
4.7
±20
1MHz/1V
143.00
124.00
3.50
2.80
消费品
量产
-40~125
4.0
4.0
1.0
申请
组装一体成型电感
CKSTTH0410U-10uH/M
10
±20
1MHz/1V
264.00
220.00
2.40
1.90
消费品
量产
-40~125
4.0
4.0
1.0
注释
所有数据基于环境温度25℃条件下测试。
电感测试条件为1kHz,1V。
饱和电流：电感值下降其初始值的20%时所加载的实际直流电流值。
温升电流：使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=25℃)。
特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品 温度。
请务必在最终应用时，验证产品发热状况。
保存
产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。
如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。
产品储存期不建议超过 12 个月，在其他影响下，端子可能会退化，导致焊接性差。
请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。
手上的油脂会导致可焊性降低，应避免用手直接接触端子。
